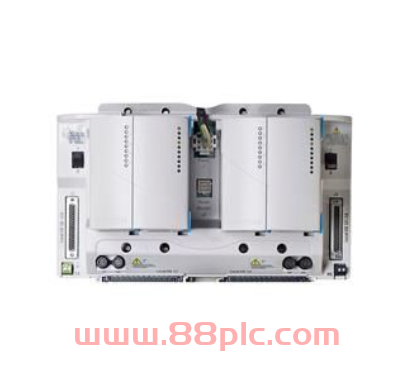

ICS T7488 监控保护输出模块

产品概述

产品系列：监控保护输出模块（T7481/81A, 84, 88/88A）

应用：通过I/O安全总线发送三重写数据命令至监控保护输出模块，实现高可靠性控制。

技术特点

模块内部采用三重数据路由至两个独立的投票器，为现场可编程门阵列（FPGA）提供投票数据。每个FPGA独立操作两个输出控制开关之一。

输出开关串联连接至负载。当两个开关均开启时，电流通过输出并激活现场负载。如果任一开关关闭，电流无法通过输出，负载将失去动力。

这种串联输出开关和独立驱动信号的组合实现了负载的故障安全激活。单一故障仅影响一个输出驱动信号或开关，确保了持续正确的控制或故障安全输出。

模块功能

监控保护输出模块为十六个现场负载提供保护和线路监控。

提供三种模块类型，适用于24VDC、110VAC或120VDC现场电源供电的输出接口。

每个模块的双冗余设计确保了模块内部的单个故障不会错误地给输出供电。

模块还监控输出现场布线的开路和短路故障。应用程序可以获取每个输出线路的状态。

产品特性

• 十六个保护输出（分为两组，每组八个）。

• 与同类型模块并联连接时，实现故障容忍操作。

• 支持热插拔更换。

• 所有输出电路的完整自动测试。

• 自动线路监控，检测现场布线的开路和短路。

• 每个模块的前面板上有指示灯，显示模块故障/活动状态和关闭状态；额外指示灯显示每个点的输出状态和负载/保险故障。

• 保险丝可从前面板访问。

• 现场与逻辑电路之间至少2500伏的电气隔离。

• TÜV认证，风险等级5。
