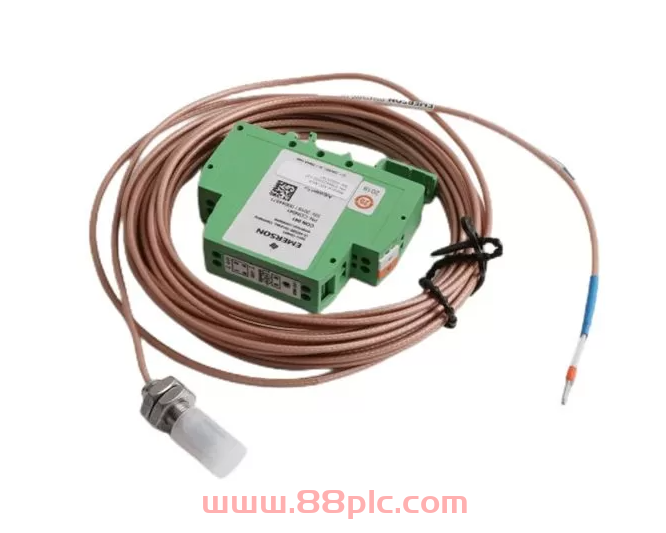

EPRO CON041+PR6423/10R-131 非接触式振动传感器

产品概述

型号：PR6423/010R-131

描述：PR6423是一款非接触式振动传感器，具有8毫米的测量直径，专为精确监测旋转机械的位移、位置和速度而设计。其坚固耐用的构造适用于极端环境，如水冷、气冷和油冷系统。

主要特点和规格

测量范围：线性测量范围2毫米（80微米）

初始间隙：0.5毫米（20微米）

附加传感器因子（ISF）：8 V/mm (203.2 mV/mil) ± 5%（0–45°C）

DSL偏差：±0.025毫米（±1 mil），工作温度范围内

目标材料：最小杆径25毫米（0.79英寸）

标准材料：调质钢（42CrMo4 / AISI/SAE 4140）

工作温度范围：传感器（包括1米电缆）：-35°C至+180°C（-31°F至+356°F）

电缆和连接器：-35°C至+150°C（-31°F至+302°F）

防护等级：IP66（IEC 60529）

传感器材质：PEEK（聚醚醚酮）

电缆材质：PTFE（聚四氟乙烯）

连接材质：镀镍黄铜

重量：约100克（3.53盎司），包括1米电缆

CON041信号转换器

描述：CON041信号转换器经过优化，适用于PR6422–PR6426系列传感器，提供强大的信号处理能力，适用于线性位移、位置和速度的精确测量。

性能参数

频率范围（-3 dB）：0–20,000赫兹

上升时间：小于15微秒

工作温度范围：-30°C至+100°C（-22°F至+212°F）

冲击和振动：5g @ 60Hz @ 25°C（77°F）

防护等级：IP20

电源电压范围：

• -23V至-32V（输出端：-4V至-20V）

• -21V至-32V（输出端：-2V至-18V）

材质：聚酰胺6.6（PA6.6）

重量：约60克（2.12盎司）

安装方式：燕尾槽

物理规格

型号：PR6423/10R-131

螺纹规格：M10x1或3/8”-24 UNF

电缆中心线至螺纹中心的距离：标准2.8毫米（最小螺纹直径：25毫米）

法兰直径：6毫米（最小螺纹直径：35毫米）

电缆长度：8.0毫米（设定值1+7毫米）

连接方式：勒姆（公）螺纹，中心线至螺纹中心11.0毫米，或开放式电缆端

订单信息

示例型号：PR6423/10R-131

电缆中心线至螺纹中心的距离：8毫米

螺纹规格：3/8”-24 UNF

安装方式：反向

带法兰电缆：可选

适配器：否

电缆长度：1+7毫米

电缆端：开放式

型号：CON041

传感器类型：PR6423

测量范围：2.0毫米（标准范围）

线性误差：≤1.0%
