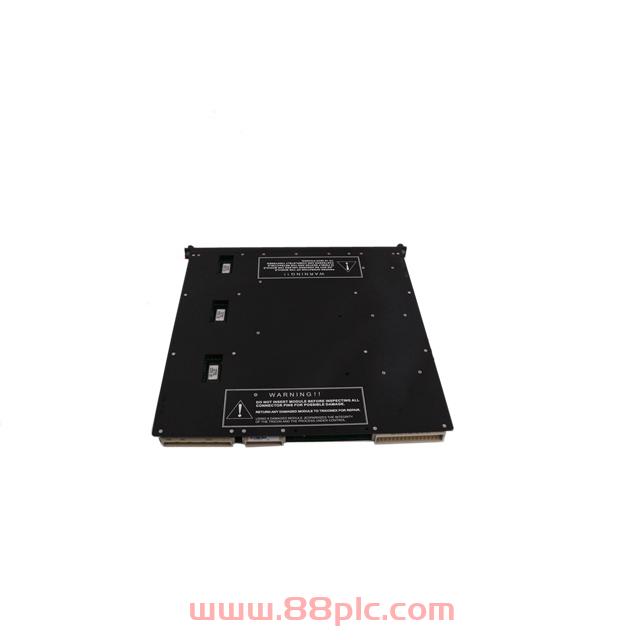

TRICONEX 2770H 模拟输入接口模块

TRICONEX 2770H 模拟输入接口模块概述

TRICONEX 2770H模块是Tricon系统的一部分，该系统通过三重模块冗余（TMR）架构实现容错功能。该模块确保在遭遇硬件故障或内外部瞬态故障时，系统能够维持无误差且连续的控制。2770H模块的设计遵循完全三重架构，涵盖了从输入到处理再到输出的全过程。每个I/O模块包含三个独立的电路通道，这些通道被称为支路，负责将过程数据传递至各自的主处理器。三个主处理器通过TriBus高速总线系统进行通信，实现同步和数据交换。

模拟量模块分类

模拟量输入模块（A/D模块）

该模块负责将工业现场传感器的模拟信号转换为CPU可识别的数字信号。

模拟量输出模块（D/A模块）

此模块将CPU传来的数字信号转换为外部设备可识别的电压或电流等模拟信号。

数字量模块

数字量模块主要用于检测外部开关输入的状态，处理的是1和0的开关量信号。

模拟量模块功能

模拟量输入模块功能

模拟量输入模块的核心作用是采集模拟信号，如外部压力传感器信号，并将其处理后通过总线传输至智能模块。

模拟量输出模块功能

模拟量输出模块通过数模转换，将数字信号转换为可控制的连续电流和信号。

数字量模块功能

数字量模块集成了输入/输出功能，节省空间并简化了用户操作，无需购买单独的输入和输出模块。
